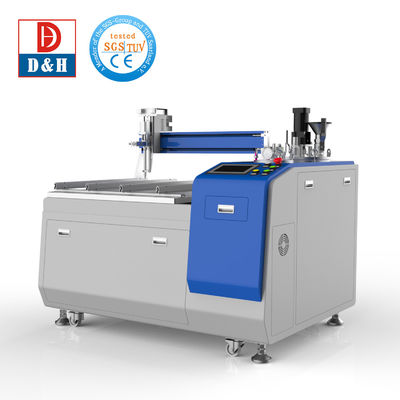

Mô hình:PGB-700
Hệ thống PGB-700 đo chính xác, trộn và phân phối các vật liệu trung bình đến độ nhớt thấp hai thành phần cho nén, dán, niêm phong, đóng gói và đổ ống tiêm.hệ thống xử lý tỷ lệ từ 11:1 đến 10:1.
Hệ thống bao gồm bể vật liệu, bơm đo, động cơ đo, ống vật liệu, van hai thành phần, động cơ hỗn hợp động, ống trộn và cánh tay robot 3 trục.Hai loại keo được tách trước khi trộn trong ống trộn, vì vậy keo sẽ không chữa khỏi trong các thiết bị. van keo có chức năng chân không để giữ cho chất lỏng mỏng khỏi nhỏ giọt. Các chức năng tùy chọn khác bao gồm:
Chức năng hỗn hợp bể;
Chức năng khử bọt trong bể;
Chức năng sưởi ấm nhiệt điều chỉnh trên bể, ống và van;
FeĐịa điểm:
1. tự động đo lường và trộn, màn hình cảm ứng hệ thống điều khiển PLC, giao diện hoạt động tiếng Anh cho phép dễ dàng thiết lập tham số;
2. Màn hình LCD lớn hiển thị các dữ liệu xử lý khác nhau;
3. Dễ dàng lập trình các điểm, sọc, vòm, vòm hợp chất và các mẫu trên các mặt phẳng khác nhau;
4. tốc độ dán và thời gian có thể được thiết lập;
5. tệp CAD có thể được nhập và biến thành mô hình phân phối, và tải về qua USB; (chức năng tùy chọn)
6. Tỷ lệ trộn 1:1-1:10 và khối lượng dán có thể được thiết lập và điều chỉnh theo nhu cầu thực tế. Trộn động đảm bảo hai thành phần keo được trộn với một tính nhất quán hoàn toàn đồng nhất;
7- Đồng thời đo, trộn và dán;
8. Hai bể giữ keo A và keo B riêng biệt;
9. cảm biến mức độ chất lỏng, chức năng báo động;
10. Tank khuấy và chân không defoaming chức năng tùy chọn;
11. Tẩy rửa tự động; Chế độ làm sạch có thể được thủ công hoặc tự động, chế độ thủ công chỉ cần tháo ống trộn sau đó ngâm vào chất tẩy rửa, sau 10 phút lấy ra và làm sạch bằng không khí nén,Chế độ tự động chỉ cần vận hành công tắc làm sạch trên màn hình cảm ứng trong vòng 1 phút để hoàn thành;
12. Chức năng sưởi ấm bể keo / bơm đo / ống keo (tùy chọn);
13. Kiểm soát chân không giữ cho chất lỏng mỏng từ nhỏ giọt;
14. Hệ thống điều khiển độc đáo mà sẽ không bị ảnh hưởng bởi yếu tố áp suất không khí, đảm bảo hiệu suất phân phối tối ưu;
15. trục XYZ có thể được lập trình để phân phối keo dọc theo các mẫu mong muốn.
Khu vực ứng dụng:
1Các sản phẩm điện: Các bộ phận điện tử, mạch tích hợp, mảng mạch hàn, bảo vệ chống bụi và ẩm, màn hình thủy tinh lỏng LCD, loa, tai nghe, âm thanh, LED,ống kính quang học, bộ biến đổi SMD, relé.
2Các sản phẩm truyền thông: Bàn phím, kết nối vỏ điện thoại di động, đài phát thanh, điện thoại, Máy tính, MP4, đồ chơi điện tử, kết nối khung, công tắc, đầu nối, cáp phích.
I. Mô tả máy và nguyên tắc hoạt động
Máy trộn keo tự động chủ yếu được sử dụng cho keo hai thành phần (( Epoxy / Silicon / PU, vv keo), đo tự động và trộn tỷ lệ keo.,theo tỷ lệ trọng lượng keo và nhu cầu khối lượng đo tự động bằng hai bộ máy bơm chính xác, cung cấp cho một thiết bị trộn trộn hoàn toàn, và sau đó nén / phân phối các sản phẩm mong muốn.
II.Chức năng chính:
1.Tự động đo lường và trộn
2- Máy dán bằng tay
3.Automatic báo động thiếu vật liệu hoặc đầy đủ vật liệu
4Tỷ lệ dán và số lượng điều chỉnh
5.Tự động làm sạch
6.Cùng chứa keo Tải không (Tự chọn)
7.Thùng keo, máy bơm đo, ống keo có thể được sưởi ấm (Tự chọn)
III.Specification:
| Số mẫu: | PJL-100 |
| Tỷ lệ trộn | 100Định hướng. |
| Độ chính xác đo | ± 1% |
| Tốc độ chảy ra | 1g/s-15g/s |
| Độ chính xác trộn | ± 1% |
| Chế độ trộn | Trộn động / trộn tĩnh |
| Độ nhớt của keo | Dưới 20000 CPS ((mPa·s) |
| Chế độ điều khiển | PLC + Touch Screen |
| Hệ thống điều khiển | Nghiên cứu và Phát triển độc lập |
| Chế độ đo | Động cơ bước/Chính xác cao, chống mòn, Máy bơm bánh răng tuổi thọ dài |
| Điện áp hoạt động | AC 220V 50Hz/60Hz |
| Nhu cầu điện | 3.55KW |
| Yêu cầu áp suất không khí | 4.5-8kg |
| Kích thước máy | 1500 ((L) * 1200 ((W) * 1500 ((H) mm |
| Trọng lượng | khoảng 260 KG |
| Môi trường làm việc | Độ ẩm: 20%~98%RH; Nhiệt độ: 0~+40°c |
Vật liệu phù hợp:Đối với chất kết dính chống nước, chất kết dính hai thành phần cố định.
Ví dụ:Glu tinh thể hoặc ít có phụ gia -- Silikon, epoxy, polyurethane ((PU), vv
Ứng dụng:Các sản phẩm LED, Công nghiệp thủ công,Các thành phần điện tử
Ví dụ:Đèn máy giặt tường, thanh LED, dải LED, mô-đun quảng cáo, cảm biến, mô-đun quang điện, biến tần quang điện vv
IVỨng dụng
