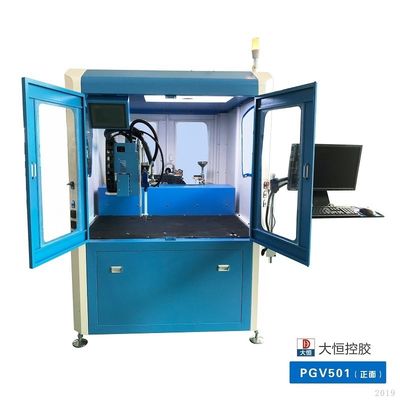

1) Chức năng Princple
2) Vai trò của hình ảnh trong kỹ thuật phân phối:
a) Trước khi phân phối, sản phẩm có thể được xác định nhanh chóng và đường phân phối phải được đặt thành hình tự động;
b) Các điểm phân phối phải được so sánh và đo để kiểm tra sự đồng nhất về hình dạng, kích thước và màu sắc của các điểm sau khi phân phối.
(3) đặc điểm của máy:
(a)Phân phối theo góc tự do.Sản phẩm có thể được đặt trên bàn làm việc tùy ý mà không cần thiết bị trang bị công cụ đặc biệt.
(b)Hệ thống nhiệt độ cố định và độc lập.Thiết bị sưởi ấm được lắp đặt trên đầu và tấm phân phối để thực hiện quá trình đặc biệt như phân phối nóng với keo lạnh hoặc phân phối lạnh với keo nóng trong mùa lạnh.
(c)Cơ chế tải và di chuyển trên nền tảng đá granite.Nền tảng đá này đảm bảo sự ổn định lớn của chuyển động và thúc đẩy độ chính xác chuyển động mà không bị biến dạng.
(d)Ánh sáng có thể điều chỉnh với nhiễm sắc thể đầy đủĐèn sáng màu sắc hoàn chỉnh có thể được điều chỉnh độc lập và liên tục, từ đó bất kỳ ánh sáng thị giác nào có thể được chọn để thúc đẩy tốc độ nhận dạng thị giác và độ chính xác của sản phẩm.
(e)Bất kỳ đường dây phân phối nào cũng có thể được thiết lập phù hợp.Đường dẫn phân phối trên màn hình có thể được chỉ qua chuột, tránh các hoạt động tuân thủ trên trình diễn và rút ngắn thời gian giới thiệu sản phẩm.
(4)Định vị
Tỷ lệ 1,1- 10: 1 độ nhớt độ dày trung bình, thấpchất lỏng.
Kích thước tiêm: 0,1cc-10cc.
1.Phản ứng của máy đo và trộn nhanh chóng và liên tục đo và trộn hai thành phần keo để chuyển keo sang máy phân phối nhanh chóng.
2. Máy được lắp đặt hóa chất A và hóa chất B thùng. Thiết bị sưởi ấm nhiệt độ ổn định được lắp đặt trên toàn bộ hệ thống trộn và vận chuyển đảm bảo chất keo chảy đồng đều và phân phối nóng.
3Máy có chức năng làm sạch tự động.
4. Chức năng tự động - chu trình có thể giảm cường độ lao động và tăng sản lượng.
5. PLC điều khiển, giao diện màn hình cảm ứng, hoạt động đơn giản và dễ dàng.
Phạm vi áp dụng:
| Tỷ lệ trộn keo | 10000-100:10 tùy chọn |
| Khu vực làm việc | 600 ((X) * 600 ((Y) * 100mm ((Z)))) hiệu quả: 400mm ((X)) |
| Con đường làm việc | Điểm, đường thẳng, vòng cung, vòng tròn |
| Phương pháp định vị | CCD Định vị chụp hình ảnh |
| Hệ thống thị giác | Phần mềm hệ thống chụp hình và định vị |
| Động cơ | Động cơ servo (Nhật Bản), vít dẫn + trượt (thương hiệu Đài Loan) |
| Chức năng dây chuyền sản xuất | Chức năng khớp tùy chọn của dây chuyền sản xuất (định hướng dây chuyền sản xuất theo sản phẩm của khách hàng) |
| Tốc độ | 500mm/s ((tốc độ dịch chuyển) 1-12ml/s ((tốc độ keo bơm duy nhất) |
| Độ chính xác | ± 0,03mm (sự lặp lại) ± 2% (đặt vào nồi) ± 2% (trộn) |
| Thả keo | Thả keo gốc tự động/điểm cố định |
| an toàn | Cửa trước / lưới an toàn |
| Bộ nhớ chương trình | 99pcs |
| Áp suất không khí đầu vào | 0.5MPa-0.7MPa |
| Độ nhớt | 50cps~Paste |
| Chế độ hoạt động | Hướng tay / Tự động |
| Tỷ lệ | PLC/bơm bông/bơm bánh răng/bơm vít |
| Dòng chảy | Nhập số |
| Chế độ giảng dạy | Dạy lập trình |
| Hệ thống điều khiển tự động | PC, Màn hình cảm ứng (thực hiện lập trình chương trình, sửa đổi, lưu trữ, vv |
| Hệ thống điều khiển loại keo ra | AB van hút keo, nhận ra AB keo hoạt động độc lập |
| Chế độ trộn | Động lực và tĩnh tùy chọn, trộn ngay lập tức, làm sạch thuận tiện
|
| Bể chứa | Thép không gỉ ((40L), ((25L), ((10L) tùy chọn |
| Nguồn cung cấp điện | 220V/50Hz/1.5kW ((không có máy sưởi) |
| Cấu trúc | 1900mm × 1650 mm × 2100 mm |
| Chiều cao của thân đường | 850-950 ((Có thể được tùy chỉnh) |
| Chiều dài đường dây | Max 550mm ((Vision 400mm) ((có thể được tùy chỉnh) |
| Cơ thể dây chuyền vận chuyển | Vành đai / chuỗi đôi / cuộn |
| Trọng lượng cơ thể đường dây | Theo sản lượng |
| Định vị | vị trí kẹp |
| Xăng chặn | 3 bộ (bên mặc định) |
